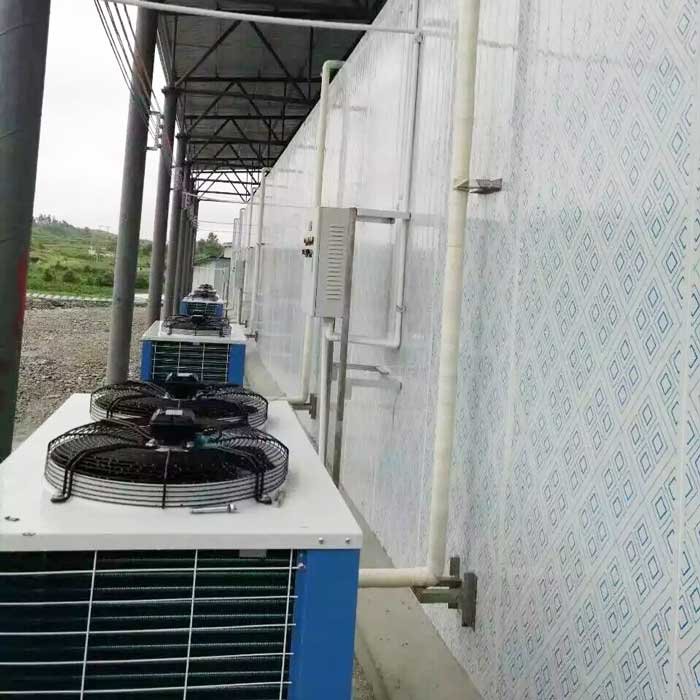

单级离心式压缩制冷循环在logP_I图上的表示见实际。经过节流阀节流后的低压制冷剂（实际为点4状态）进人蒸发器，吸收了由冷冻水、。
冷冻盐水等带入的热量而沸腾汽化，使冷冻水的温度下降至所需值，从而达到制冷目的。汽化了的低压制冷剂在进入压缩机之前，经过汽液分离器分离液滴后（点1状态)被压缩机吸人，经过离心式压缩机压缩后，其压力和温度均增加而达到压缩终了状态点2,然后进人冷凝器中被冷却水带走了热量，冷凝至点3的液体状态，液态制冷剂自冷凝器下部节流至蒸发器侧的浮球阀室。浮球阀室的液面与蒸发器内的液面相同，液态制冷剂通过阀孔节流降压达到点4状态，流入蒸发器的下部蒸发。如此不断循环达到连续制冷的目的。在logP-I图上，1-2是压缩过程，2-3是冷凝过程，冷库安装4-1是蒸发过程，整个循环中制冷剂的压力和温度变化如实际所示。这是以R-11为制冷剂的单级离心式制冷机，当蒸发温度为4尤，冷凝温度为38弋时制冷剂的温度、压力变实际制冷剂压力和温度变化
化图。
