绝热形式、绝热层厚度及保温材料的选择。根据管道输送介质的特性及工艺要求，选择绝热的方式：保温、加热保护或保冷。然后根据介质温度及周围环境状况，通过计算或查表确定管壁温度，进而由计算、査表或查图确定绝热层厚度。根据管道所处环境（振动、温度、腐蚀性），管道的使用寿命，取材的方便及成本等因素，选择合适的保温材料及辅助材料。
　　管道布置。首先根据生产流程，介质的性质和流向，相关设备的位置、环境、操作、安装、检修等情况，确定管道的敷设方式：明装或暗设。其次在管道布置时，在垂直面的排布和水平面的排布、管间距离、管与墙的距离、管道坡度、管道穿墙、穿楼板、管道与设备相接等各种情况，均要符合有关规定。
　　计算管道的阻力损失。根据管道的长度，管道相连设备的相对标高，管壁状态，管内介质的流速以及介质所流经的管件、阀门等计算管道的阻力损失，以便校核检查选泵、选设备、选管道是否正确合理。不必将管道全部计算，阻力损失选择几段典型管道计算即可。当出现问题时，冷库工程或改变管径，或改变管件、阀门，或重选泵等输送设备或其他设备的能力。
　　选择管架及固定方式。根据管道的强度、刚度、介质温度、工作压力、线膨胀系数，投人运行后的受力状态，以及管道的根数、车间的梁柱墙结构，选择合适的管架及固定方式。确定管架跨度根据管道材质、输送的介质、管道的固定情况及所配管件等因素，计算管道的垂直荷载和所受的水平推力，按照强度条件确定管架的跨度，也可通过查表来确定管架的跨度。由管架类型、管道固定方式选择管架附件，即管道固定用具。所选管架附件是标准件者，列出图号，是非标准件者，需绘出图纸。

　　绘制管道图。包括平、剖面配管图、透埤图、管架图和工艺’管道支吊点预埋件布置图等，编制管材、管件、阀门、管架及绝热材料综合汇总表，确定管道的防腐蚀措施，选择表面处理方法和涂料，编制材料及工程量表。
　　管件和阀门的选择
　　在管道设计中，按使用要求正确选择管子、管件和阀门的类型、规格和材料，是管道设计的细致而重要的工作。

　　对于管子、法兰和阀门等标准化的基本参数就是公称直径和公称压力。所谓公称直径，就是为了使管子、法兰和阀门等的连接尺寸统一，将管子和管道用的零部件的直径加以标准化以后的标准直径，称为公称直径，并以Dg表尔。例如：公称直径为100mm，用Ds100表示。公称压力就是通称压力，一般应大于或等于实际工作的最大压力。管道、法兰、阀门等零部件所承受的压力，也分成若干规定的压力等级，这种规定的标准压力等级就是公称压力，以么表示。例如：公称压力为25X105Pa,用九25表示。

　　在选择管道及管道用的法兰或阀门时，应把管道的工作压力调整到与其接近的标准公称压力等级，然后根据和么选择标准管道及法兰或阀门等管件，选择合适的密封结构和密封材料。

　　管材选择。无缝钢管材料为碳钢，用于输送有压力的物料、蒸汽、压缩空气等管路，无缝钢管分热轧和冷拉两种。如果温度超435°C，则须用合金钢管。螺旋电焊钢管用碳钢板条卷制，连续螺旋焊接用于大口径（〉招00）低温低压的管道。钢板卷管为碳钢板卷制，直缝焊接，用于大口径（〉邦00）低温低压管道。水煤气钢管材料用低碳钢，分镀锌和不镀锌两种（白铁管和黑铁管），用于低温低压的水管。对于输送有腐蚀性介质、氨水、酸、碱等，且有耐温耐压的或食品卫生要求高的管道，可用不锈钢管（含镍、铬、钼），可耐8⑻？950°C高温。
　　用于室外给水和室内排水管线，也可用来输送碱液或硫酸，埋于地下或管沟。用砂型离心择铸的普压管，工作压力＜7邪kPa,高压管工作压力＜980kPa。钢筋混凝土管、石棉水泥管用f室外排水管道。

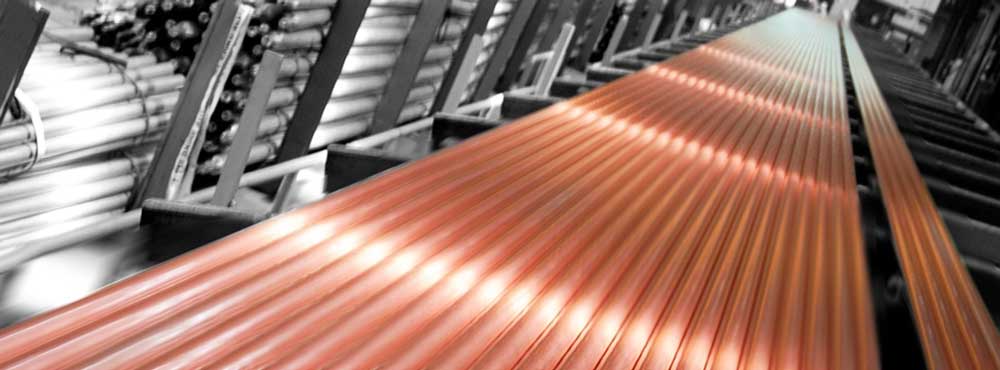

　　铜管与黄铜管多用于制造换热设备，也用作低温管道、仪表的测压管线或传送有压力的流体。铝管系拉制而成的无缝管：常用于输送浓硝酸、醋酸等物料，或用作换热器，但铝管不能抗碱。
　　縈件与阀门
　　管道中除管子以外，还有如短管、弯头、三通、异径管、法兰、盲板、阀门等，简称管件，是组成管道不可缺少的部分。
　　阀门的选择根据工作压力、介质温度、介质性质和操作要求进行，旋塞不适于控制流量，不宜使用在压力较高、温度较高的流体管道和蒸汽管道中。旋塞可用于压力和温度较低的流体管道，也适用于介质中含有晶体和悬浮物的流体管道。截止阀不得用于输送含晶体和悬浮物的管道，常用于水、蒸汽、压缩空气、真空、油品介质。闸阀用于大管道作启闭阀，使用介质：水、蒸汽、压缩空气等。隔膜阀用于输送酸性介质和带悬浮物质流体的管道。球阀结构简单，体积小，开关迅速，阻力小，常用于发酵罐的配管中。止回阀靠流体自身的力量开闭，不需要人工操作，其作用是阻止雖体倒流，也称止逆阀。单向阀、安全阀在锅炉、管道和各种压力容器中使用，减压阀适用于蒸汽、水、空气等非腐蚀性流体介质，在蒸汽管道中应用最广。疏水器作用是排除加热设备或蒸汽管线中的蒸汽凝结水，同时能阻止蒸汽的泄漏。蝶阀适用于调节流量，不能用于切断管路。
　　工艺管道计算
　　管径计算
　　由物料计算和热量负荷计算可知，工艺过程所需的各类流体介质的流量，根据流体在管内的流量、流速与管径之间的关系即可计算出管道内径：
　　d=18.（4-36）
　　Vw

　　a-3。
