冷库室外机主电源电路如实际所示。使用的是第二种变频模块，为了保证功率模块及控制板的供电，在室外机中设有310V的直流电源，为功率模块和开关电源供电，为了保证空调器的正常工作，室外机还设置了软开机电路、功率因数提升电路和过电流检测电路。
　　软开机电路。它由PTC和继电器等组成，其中PTC为正温度系数的热敏电阻，在正常温度下的阻值为50（1。开机时，由于PTC的限流作用，既减小了开机时对电网的冲击，也保护了整流桥。整流滤波后得到的310V直流电源为开关电源供电，开关电源输出12V电压为继电器供电，使继电器吸合，将PTC短路，使主电源电路直接与220V市电相通，以保证空调器正常工作。
　　冷库功率因数提升电路。它由电抗器和两只整流二极管组成。电抗器的直流电阻值小于1fl，整流二极管为正向连接，对直流电路基本没有影响，但对交流电却减小了电压与电流的相位差，提高了空调器的功率因数。同时，电抗器与滤波电容组成滤波器，使输出的直流电更加平滑。主电源回路中增加功率因数提升电路后，使变频空调器的无功功率较小，减少了不必要的浪费。
　　过电流检测电路。为了防止空调器因工作电流过大而损坏，主电源电路中设置了过电流检测电路，它由电流互感器和整流桥等组成，将检测到的信号送人电脑芯片。由于互感器的输出电压与主电源的电流成正比，当空调器的运行电流超过由PL1设定的电流值时，电脑芯片便发出指令，使变频模块停止工作，保护了模块和压缩机。

　　安装开关电源室外机开关电源电路如实际所示。CN401为室外机主电源经整流、滤波后的直流310V电源输人口。输入的直流电压经R1、R2和R3的分压后，再经R4、C1滤波，作为电源电压的取样值送往电脑芯片，供过、欠压保护电路参考。
　　开关电源的主要作用是提供功率模块用的4路15V直流电源及控制板上继电器和部分1C用的12V驱动电源，并作为控制板上的电脑芯片和部分1C用的5V直流电源。为保证电脑芯片可靠地工作，5V电源由三端稳压器7805提供。

　　开关电源工作时，310V直流电源通过R402向开关管BG2基极供电，由于开关变压器T3初级线圈的反馈作用，电路频率产生20kHz左右的振荡，开关变压器的次级即输出需要的感应电压。稳压管D401可为BG2提供基准电压，从而使输出的电压基本稳定。
　　实际室外机主电源电路
　　电压取样
　　丁
　　和
　　本
　　，丁
　　冷库：
　　安装，
　　±
　　冷库工

　　实际开关电源及电压取样电路
　　丁
　　电脑芯片电路。室外机主控制电路如实际所示。与室内机一样，电脑芯片也需要有供电、复位和时钟振荡电路提供工作保证。5V电源从芯片54脚输人，而由集成块D600向25脚送人复位信号，时钟振荡则由26脚、27脚外接元件完成，频率为4MHz。

　　到功率模块6路变频信号
　　实际室外机主控制电路图
　　室外机控制输人信号包括：3路温度检测信号、过流保护信号、电源电压取样信号、通信信号。其中3路温度检测信号都采用热敏电阻作为传感器，并将检测信号电压加到电脑芯片的14脚、16脚。检测点温度升高时，热敏电阻的阻值减小，冷库安装传感电压随之降低。
　　安装过流保护信号来自电流检测电路，由电脑芯片18脚输人；电源电压采样信号来自于分压电路，由17脚输人；通信信号由63脚输人。这些信号送进电脑芯片后，通过内部运算，由输出电路发出指令，控制相应的电路工作。

　　输出控制电路包括：控制变频功率模块工作的6路变频信号、控制四通阀和外风扇电机运行的信号、软启动电路的继电器控制信号及通信输出信号等。其中，6路变频信号由电脑芯片4脚、9脚输出，直接控制压缩机的开停和运转频率；控制四通阀、外风扇电机、软启动继电器工作。功率因数提升电路由电抗器的3路信号，送到2003反相驱动器，分别驱动相应的继电器，以实现预定的运行功能。

　　海尔KFR-36GW/BP型变频空调室外机的实际接线图如实际所示。
　　室外机的通信回路。变频空调器室内机与室外机之间的通信，采用的是将信号送加在电源线上的双向串行通信方式。这种通信方式又分为两种，一种是室内机与室外机同时通信，另一种是室内机与室外机分时通信。海尔KFR—36GW/BP变频空调器采用分时通信方式。
　　该机的通信电路如实际所示。室内机与室外机各有4个接线端子，称为1号线、2号线、3号线和地线。其中1号线、2号线为220V电源供电电线，3号线为通信信号传（压缩机
　　□二三
　　电容

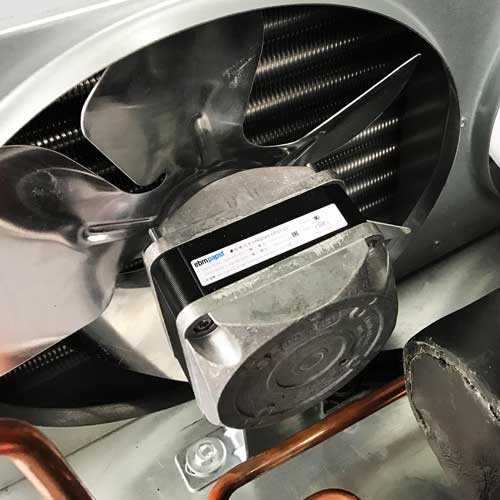

　　安装风扇电机四通阀
　　安装管温度传压？传感器感缩
　　器！
　　冷库安装导线颜色：
　　黑R-红BL-蓝白GR-灰Y/G-黄/绿
